和人體需要監測身體指標一樣，橋梁的健康運行與維護，也需要各項監測指標作為依據，然而傳統的撓度監測設備由于自身技術條件、環境改變以及人工操作等因素，在精度和環境適應性方面存在不足。

海康威視基于多年的行業實踐和技術積累推出視覺位移監測系統，可用于橋梁主梁豎向、水平位移指標的長期監測。在測量距離為20米時，測量的誤差不超過±0.1毫米，數據采集頻率最高50Hz，且?guī)g波動更小，捕捉橋梁細微變化；更有強光抑制、特定波段成像算法加持，無懼環境干擾，為橋梁實時精準測量“把脈”。

橋梁運維場景數字化，助力保障橋梁健康運行和交通安全。

亞像素級監測精度，高頻測量幀間波動小

精準捕捉橋梁撓度的細微變化

橋梁主梁的位移變化也稱撓度，是橋梁監測最為核心、也必不可少的一項指標。該指標受車輛荷載影響不斷變化，撓度變化超過閾值或者撓度出現了長期下?lián)馅厔荩馕吨鴺蛄航Y(jié)構可能出現了問題，需及時重點維護。

海康威視視覺位移監測系統由高分辨率4K相機、紅外補光燈和免供電靶標組成，通過自動定位靶標并換算像素位移比，實現亞像素級精度的靶標動態位移監測。據計量檢測機構校準檢定及用戶現場測試，測量精度最高可達±0.1mm@20m，即在測量距離為20米時，測量的誤差不超過±0.1毫米。

相機采用全局曝光傳感器(GMOS)，成像時間更短，撓度高頻變化狀態下，捕獲變化更快速、無變形，測量更精準。采集頻率最大可達50Hz，即每秒至少進行50次采樣，同步實現多靶標監測，可更完整地捕捉到通行車輛對橋梁撓度的影響。此外，利用自適應濾波技術，將幀間波動控制在10ms以內，以確保數據的連續性，還原更多橋梁形變細節。

無懼環境干擾，相機自動標定

穩定有效監測保障橋梁健康運行

環境干擾是影響測量精度的一大因素，比如傳統的液壓測量方式，會因熱脹冷縮影響測量精度，而視覺測量方案，則容易受到雨霧、強光等環境干擾。

基于底層圖像處理能力的深厚積累，海康威視視覺位移監測系統采用自有AI ISP技術成像，利用強光抑制、特定波段成像算法，消除順逆光、霧氣、高溫?zé)崂恕⑺娣瓷涞葘Τ上竦母蓴_，穩定監測確保數據的有效性。

靶標設計也頗具匠心。傳統供電靶標安裝時需人工測量靶標和相機的距離、靶標之間的距離，且每年都需啟用專用橋檢車逐一更換，維護成本較高。海康威視視覺位移監測系統所配備的靶標免供電、免外場人工標定，按照設計要求把靶標固定在主梁下方或箱梁內，相機內命名靶標編號，相機即可自動標定，有效避免了人工誤差。如遇遮擋自動告警，成像效果清晰穩定。

智能聯動，風險溯源

橋梁守護多一重保障 多一份安心

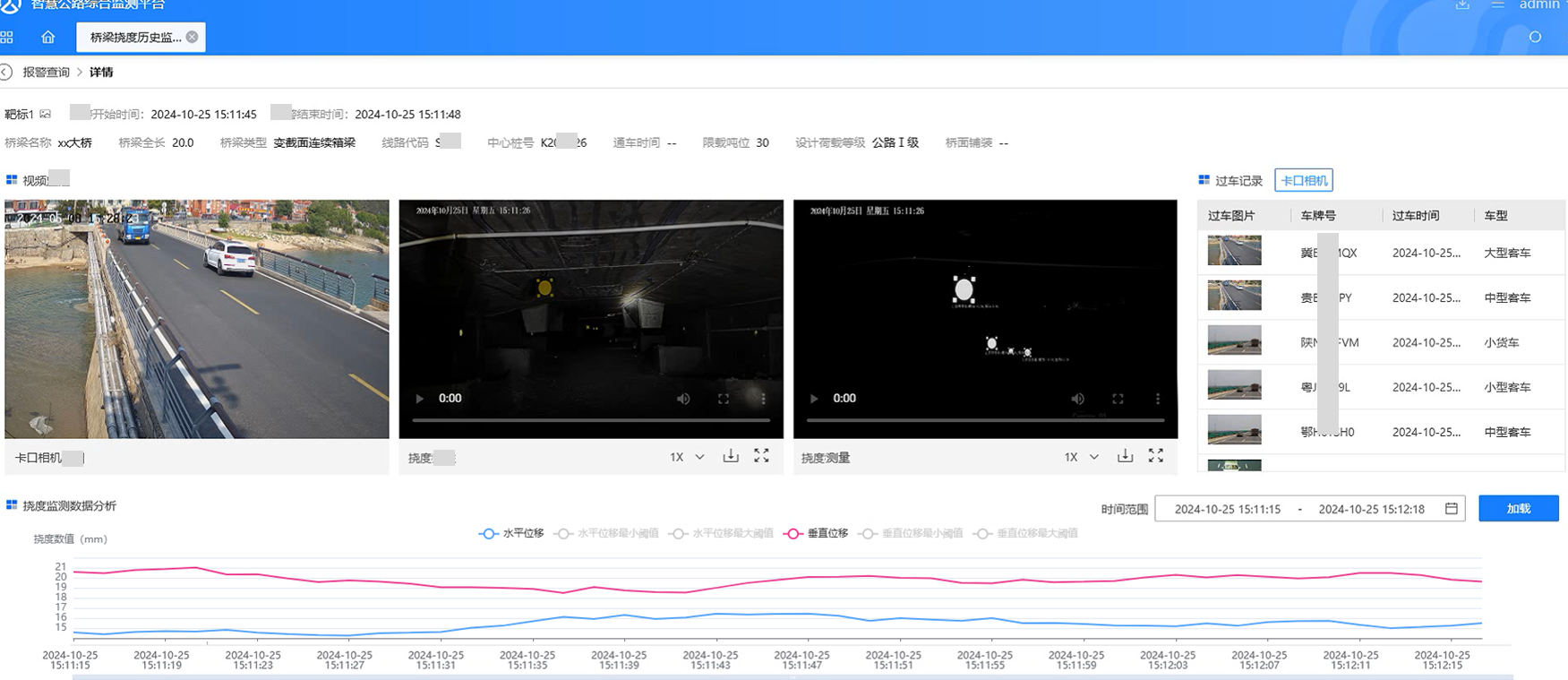

海康威視視覺位移監測系統采集的位移數據，還可自動關聯橋面視頻，形成一套集監測預警、可視化、風險溯源的一體化監測系統，保障橋梁設施安全運行。

相機采用雙快門技術，支持一機多用，可同步兼顧高頻測量與視頻監測，掌握橋梁周邊實時情況，多一重保障，多一份安心。

圖為：測試環境模擬數據，非真實數據

此外，針對橋梁單跨度50米以內、取電取網困難的場景，海康威視還推出了視覺位移監測系統低功耗版本，采用太陽能取電，補光燈和相機一體，支持固定時段及橋面過車觸發啟動測量，滿足不同橋梁運維場景數字化監測需要，共同守護橋梁健康與交通安全。

海康威視視覺位移監測系統以其高精度、更穩定、易維護等產品特點，同樣適用于邊坡位移、水利大壩、地質沉降、隧道沉降、房屋建筑等場景。
